洁净层流送风天花的制作方法
净化层流送风天花属于向室内或场所导入或分配空气的出口，例如天花板空气散流器技术领域。
1270*666*6101只背景技术在01204792. 9，名称室内洁净送风天花是一种室的洁净送风天花的技术方案，有静压箱、高效过滤器，在静压箱进风上方按气流方向设置高效过滤器箱体，箱体内置高效过滤器和混风器，在静压箱进风口处设有均布器，静压箱下方设置阻漏层和装饰层；静压箱可以是单进风，或双进风，上进风或侧进风；在静压箱侧壁开设气流联通孔，当多个室的洁净送风天花的静压箱并列设置时，联通孔可使静压箱内气流均匀。
为了美化和保护，可用孔板、筛网或透气膜作装饰层。其存在的缺点是由于在静压箱进风上方按气流方向设置高效过滤器箱体，箱体内置高效过滤器和混风器，在静压箱进风口处设有均布器，因此虽然在进风口处设有均布器，使进来的风均匀分布，但是由于均布器的阻挡，使得均布器下面的风压任然不均匀，而且部件多，成本高。而且需要依靠多个联通孔使静压箱内气流均匀。
在停止送风时，高效过滤器箱体内的空间容易繁衍，一旦开始送风，该空气不再经过高效过滤器过滤，直接吹出来，成为不干净的气体，容易影响病人的健康。
发明内容本发明的目的在于提供一种具有承载一定压力，将过滤、阻漏、均流结合为一体， 使之形成空气净化送风末端装置，满足室洁净空间对空气净化的室的净化层流送风天花。
为实现本发明的目的，所述的室的净化层流送风天花，包括箱体，在所述的箱体的侧壁上设有进风口，所述的进风口中设有空气过滤器，所述的箱体下端口设有网孔呈均匀分布的透气层。室内的上下空间有限，往往在3米左右，因此箱体设计往往呈宽扁形状。
当空气经过空气过滤器过滤，从进风口吹出来时，具有一定的流速，由于箱体具有较大的宽度，使得一定流速的过滤空气具有广泛的扩展空间，可以迅速向四个侧壁扩展，避免了进风口吹出过滤空气直接吹向面板直接排出，而使经过整个空腔混流后形成相对均匀的气压从整个面板排出，这样排出的过滤空气变得均匀。一旦停止工作，箱体的四周没有多余的管道空腔存储气体，从而保证了箱体内的空气干净。

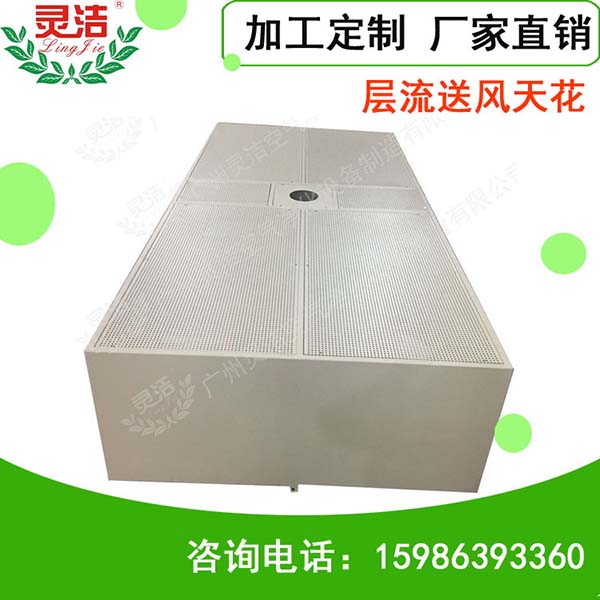

净化层流送风天花，包括一个四方体的箱体1，箱体1设有4个侧壁2和一个背板，在所述的箱体1的两个较长的侧壁2上设有4个进风口3，每个进风口3中设有一个空气过滤器4，所述的箱体1下端口5设有网孔7呈均匀分布的透气层6。
所述的透气层6可以采用轻质铝板，中间整齐地冲有无数网孔7，网孔7呈分布均匀致密状，可以阻挡气流直接穿过。
本实施例透气层6采用网布，网布的线与线之间具有很小的微孔，可以使阻止气流直接通过，使气流在其前面分散后通过。
透气层6至少为双层。本实施例采用双层结构，当箱体内的空气经过内层透气层6，会在双层透气层6的中间再混合一次，之后再从外层透气层6排出，这样排出的空气就会更加均匀。
所述的透气层6设有边框8。有无数网孔7的轻质铝板固定在边框8上，使得透气层6具有一定的刚性，便于装卸和开启。
所述的侧壁2上设有纵向设置横截面呈C形的卡槽9，所述的边框 8上设有弹簧10，所述的弹簧10设有可放入卡槽9的两个弹臂11，所述的两个弹簧10端头设有可勾在卡槽9端面的卡勾23。
当弹簧10放入卡槽9中时，两个弹臂11张开，弹力的作用，使得边框8被向上弹起，盖在箱体1的侧壁2下边缘。当向下拉边框8时，两个弹臂11 被压缩在C形卡槽9的两侧，而卡勾23则勾在卡槽9端面。
此时，可以伸手进去将两个弹臂11再次压缩，并且从C形卡槽9中间的缺口出取出，整个透气层6便可从侧壁2卸下，装配也是如此。具有装卸简单、快捷的优点。
所述的弹簧10为扭簧，所述的扭簧设有环12，所述的边框8设有设置在环12中的轴13。
当将边框8一侧上的弹簧10从卡槽9中卸下后，边框8另一侧上的弹簧10的环 12可以绕轴13转动，透气层6与侧壁2在一侧形成铰接结构，使得面积较大的透气层6可以挂在侧壁2，方便使用者更换箱体1内的部件，如空气过滤器4等。
所述的侧壁2设有双面板14，双面板14可以采用薄钢板。所述的双面板14中间设有绝热层15，绝热层15为泡沫板。
所述的双面板14与绝热层15之间粘结在一起，形成复合保温板。可以根据使用需要裁剪出各种规格的尺寸，制成不同尺寸的箱体1。
该复合保温板具有比起单层金属板，不但大大提高了刚性，可以增强箱体的抗压强度，即使腔体内的压力大于外空间的压力时，也不会出现鼓起变形的现象。
当经过过滤排出的过滤气体温度小于室温，即使在室温湿度大的情况下，箱体1的四个外侧壁上也不会产生凝露。
所述的箱体1设有框架16，所述的框架16的相邻的两侧分别设有夹槽17，采用铝型材拉伸制得。
所述的双面板14两个外侧设置在夹槽17中。夹槽17与双面板14的结合，一方面可以使双面板14得到固定，另一方面增加了气隙通道的弯曲度，可以防止外面的空气直接从缝隙中穿过，密封性好。
所述的夹槽17两侧设有穿过双面板14 的铆钉24。虽然单层的泡沫板刚性差，但是由于铆钉24穿过薄钢板制成的双面板14，使得侧壁2具有一定的机械强度，不会从夹槽17中脱出。
所述的夹槽17侧面设有卡在双面板14 一侧的倒钩18，所述的倒钩18与双面板14之间设有密封胶25。
使夹槽17与双面板14过盈配合，利用绝热层15，如泡沫板的适度变形，使夹槽17与双面板14的结合更加牢固，而密封胶25则可以将夹槽17与双面板14 之间的气隙封堵住，整个箱体1的密封性也更好。
所述的进风口3尾部设有环形台阶19，所述的空气过滤器4与环形台阶19之间设有密封环20。防止外部的气体从空气过滤器4的侧面穿入。
所述的进风口3前端设有压码21，所述的压码21设置在侧壁2的固定轴22上，并且可以绕固定轴22转动。
当更换空气过滤器4时，只要将压码21绕固定轴22转动，使压码21脱离空气过滤器4的前端，就可以将空气过滤器4从侧壁2的内侧取出，并且进行更换。
